游泳池是人們從事游泳運動的場地，人們可以在里面活動健身以及比賽。多數游泳池建在地面，根據水溫可分為一般游泳池和溫水游泳池。

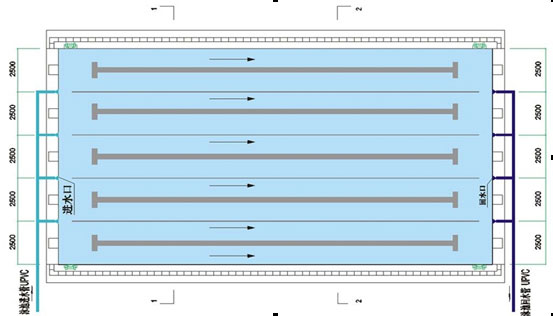

泳池設計CAD圖紙

健身房游泳池尺寸：

標準游泳池長50米，寬21米，半標池池長25米，寬15米，從自身經濟利益和簡單操作方式考慮，健身房一般建造為半標池，半標池適合建造成室內恒溫泳池。如果健身房場地較大，可以建成標準池，標準池除健身功能外，也可以用作比賽泳池。

游泳池設計圖紙

泳池可建尺寸：

1、標準游泳池

國際及國家級競賽游泳池應為50m（長）×25m（寬）×2m（深），10條泳道。國家級及省（市）級競賽池也可為50m（長）×21m（寬）×2m（深）,8條泳道，兩端池壁自水面上30cm至水面下80cm長度范圍內的長度誤差在安裝自動計時觸版后，應為0.00～0.01m。

2、跳水池：

跳水池為25m（長）×25m（寬）×（5～6m）（深）或50m（長）×21m（寬）×（5～6m）（深），跳板和跳臺距水面的高度誤差為0.00～0.05m。

水球場地：兩端球門之間的距離為20～30米，寬度為10～20米，水深不得小于1.8m（為2.0m）。

3、花樣游泳場地

至少為20～30m的場地，其中有12m×12m范圍內的水深至少為3.0m，其余區域的水深至少為2.5m。水深向2.5m水深過渡的斜坡長度至少為8.0m。

休閑健身游泳池的平面尺寸和水深可以根據使用人數確定而不受有關競賽規定的限制，可以使任何形狀和水深。

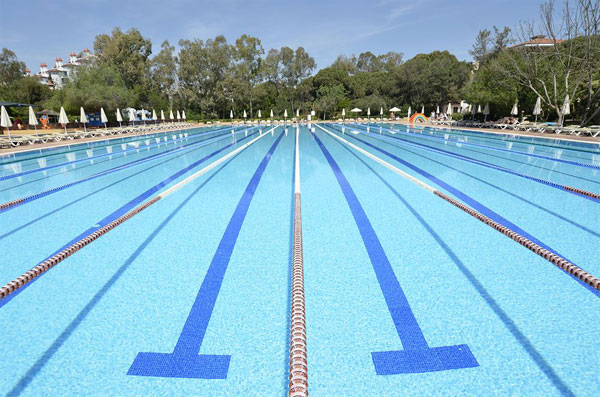

游泳池

游泳池水處理設備廠家確定游泳池各項尺寸的原則：

1、泳池長度：

競賽（含業余比賽）、訓練及教學用游泳池為12.5m的倍數，如為25米，50m。50m的游泳池如設有移動池岸時，則應另外增加移動池岸的寬度為總長度。公共性質的游泳池其長度可以隨意的，但作為健身用途的池子不宜小于20m的長度，理想長度為25m。

國際游泳聯合會（FINA）規定的競賽池長度允許誤差：

①50m長度的游泳池為0～30mm；

②25m長度游泳池為0～20mm。

2、泳池寬度：根據游泳池設置的泳道數量確定。每條泳道的寬度根據游泳池的使用性質按下列規定確定：

①比賽池、訓練池及教學用游泳池為2.5m；

②中學校及非比賽用游泳池為2.0m；

③21m寬度的游泳池兩側邊泳道應各向外增加0.5m,目的是減小最外泳道游泳者在池內所受水阻力的影響。

3、游泳池的泳道數量：

①國際及國家級競賽池為10條泳道，為減小水阻力對運動員的影響，其最外的泳道在比賽中是不使用的；

②省（市）級競賽池為8條泳道；

③其他競賽池不宜少于6條泳道；

④休閑游泳池由業主自行確定。

4、池水深度：

據資料介紹，深水可增加游泳速度，故國家級以上競賽池要求水深不少于2.0m。這樣游泳者會游的快一些，是因為不會受到來自池底渦流所產生的反作用力的影響。一般性競賽池的最小水深不小于1.35m。否則就無法在水中翻轉身體。但休閑性、社區性及初學者所用游泳池的起端水深可減小到0～0.3m，深度可達1.0m。另據有關資料介紹，公共游泳池的水深以使用人群的身高減去0.3m為宜。

游泳池在長軸方向的池底宜有一定的坡度：競賽用游泳池宜采用平地池底。但為了方便排水、泄水，池底仍以有一定坡度為好。目前我國尚無明確的規定。為了方便設計，現將國外資料介紹如下：

①水深h≤1.4m時，宜有2.5%～6%的坡度，以防兒童及初學游泳者在池內站立不穩；

②水深h≥1.5m時，不宜超過3%；

③最小坡度為1%，以方便排污、卸空。這種坡度規定不適用與造浪池。
